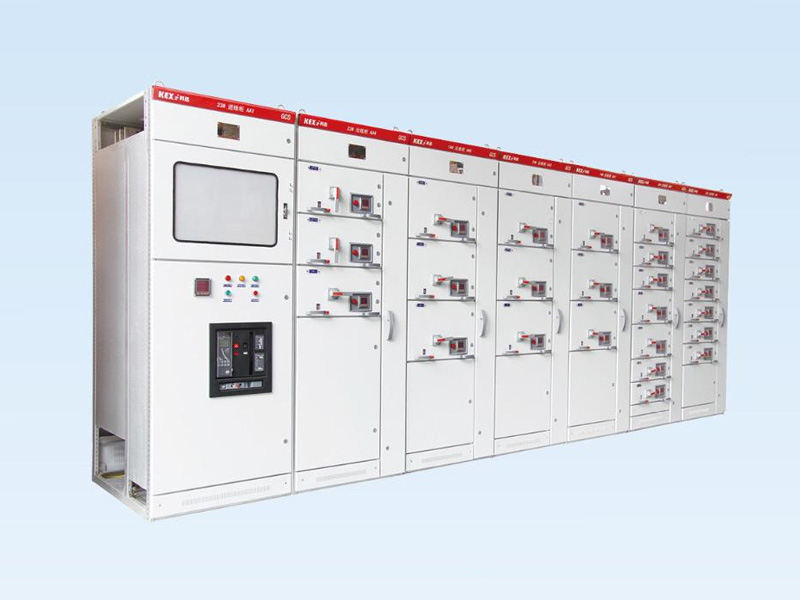

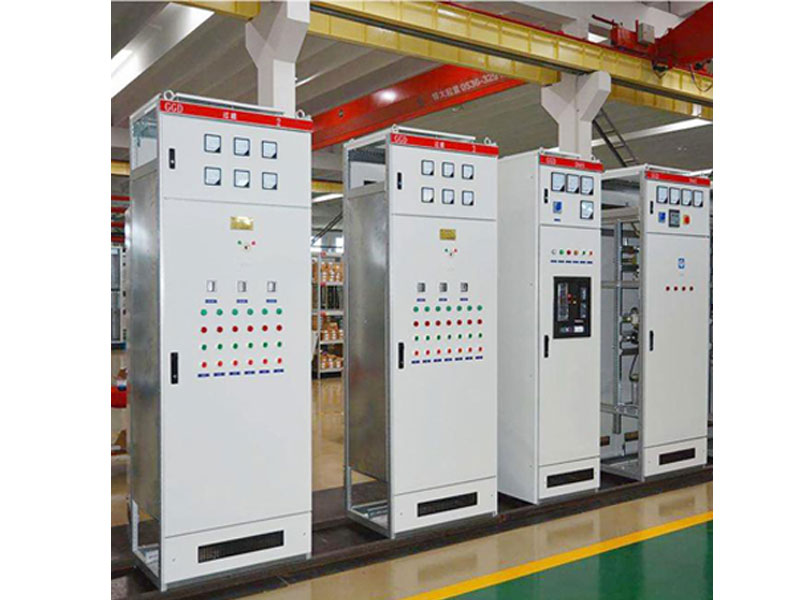

產品概述

    GGD型交流低壓配電柜適用于發電廠、變電所、石油化工部門、工礦 企業、高層建筑等低壓配電系統的動力配電和電動機控制中心、電容補 償?shù)入娏τ脩舻慕涣黝l率50Hz、額定工作電壓380V、額定工作電流至 3150A的配電系統，作為動力，照明及配電設備的電能轉換、分配和控 制之用。

GG D型交流低壓配電柜是能源部以促進我國低壓配電行業技術進步 加速低壓配電成套開關設備的更新?lián)Q代為宗旨而設計的低壓配電屏。產 品具有分斷能力高、動熱穩定性好、實用性強等特點。

產品符合標準

 符合國家標BSB7251.1-97 (低壓成套開關設備》,IEC439 《低壓成套設備和開關設備》，GB/T4942.2-93 (低壓電器外 殼防護等級》柜體的防護等級為1 P30

產品結構

    GGD型交流低壓配電柜采用通用柜配形式，構架 采用8MR令彎型鋼局部焊接組裝而成，并有2嶂的安 裝孔通用系數高。

      GGD 型交流低壓配電柜充分考慮到柜體運行中的散 熱問題，在柜體上、下端均有不同數量的散熱槽孔使 密封的柜體自上而下形成一個自然通風道，到達散熱 的目的.

裝有電氣元件的儀表門用多股銅軟線與構架相連 柜內的安裝件與構架間用滾花螺釘連接，整柜構成完 整的接地保護電路。

柜體表面采用靜電噴塑工藝，附著力強，質感好 整柜呈亞光色調，避免了炫目效應。

    柜體的防護等級為IP30。

主要參數

1.擷定電壓：380V
2.最高工作電壓：380V
3.額定絕緣電壓：690V
4.額定短路開斷電流：50KA
5.額定短時耐受電流：50 (1S) (KA)
6.額定峰值耐受電流：105KA
7.水平母線額定電流(A)分別為:630、800、1250、1600、2000、2500、3150、3500、4000、5000
